精度0.3級扭矩扳手校準儀 鎖緊螺栓扭矩力精度值扭力校準儀量程0.1-3000N.m
扭矩扳手檢定儀簡介
上海鑄衡廠家生產直銷的扭力校準儀采用高精度扭矩傳感器，具有扭矩方向提醒，四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。扭力校準儀由高精度扭矩傳感器和受力支架等共同組成。其測試性能穩定、功能豐富、操作簡便。是一款用于校驗各種扭矩扳手的測試儀器，硬件擴充性強，軟件平臺靈活。已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

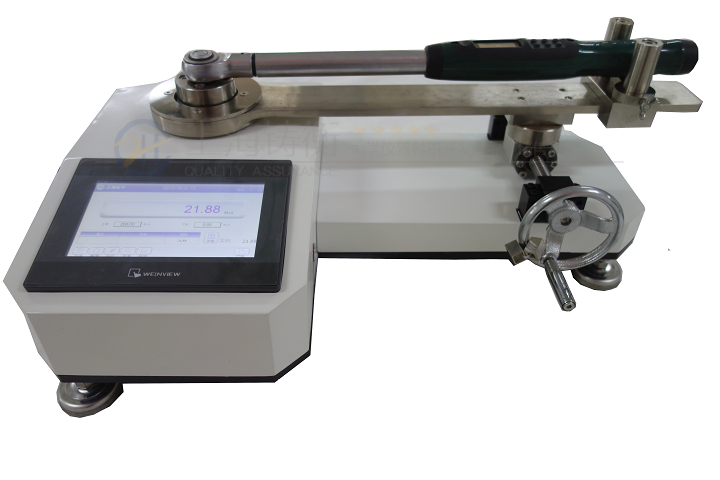

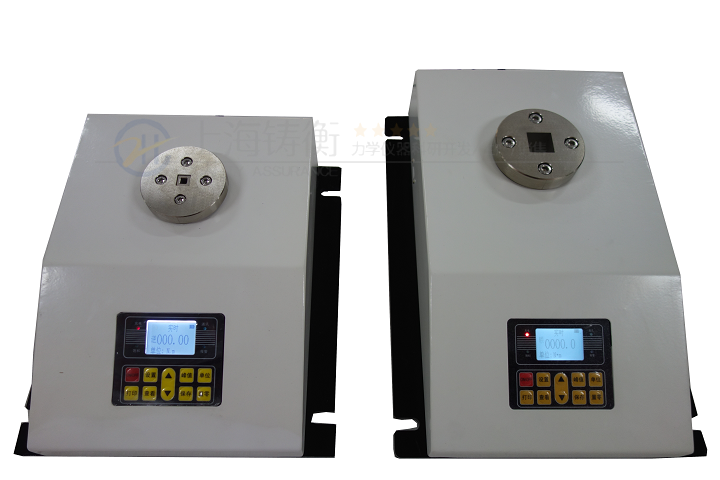

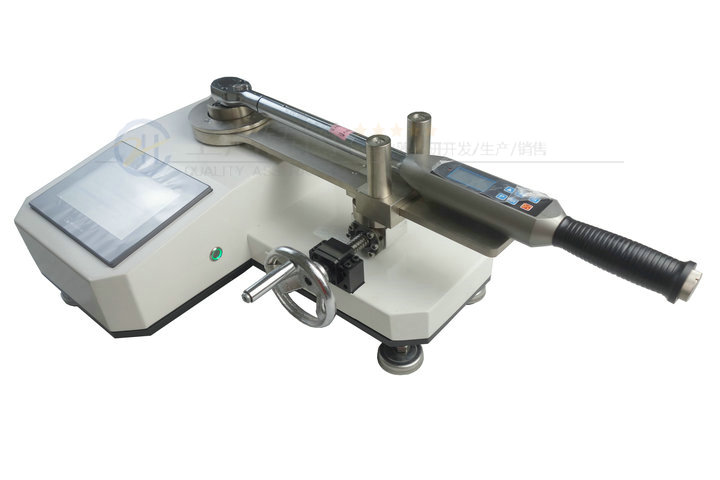

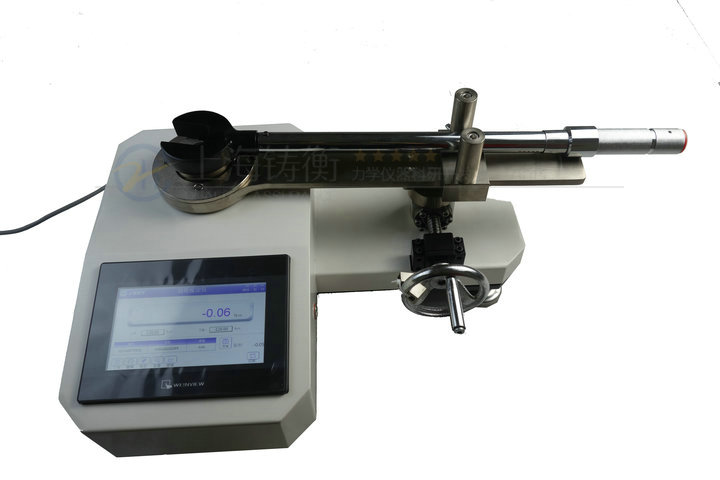

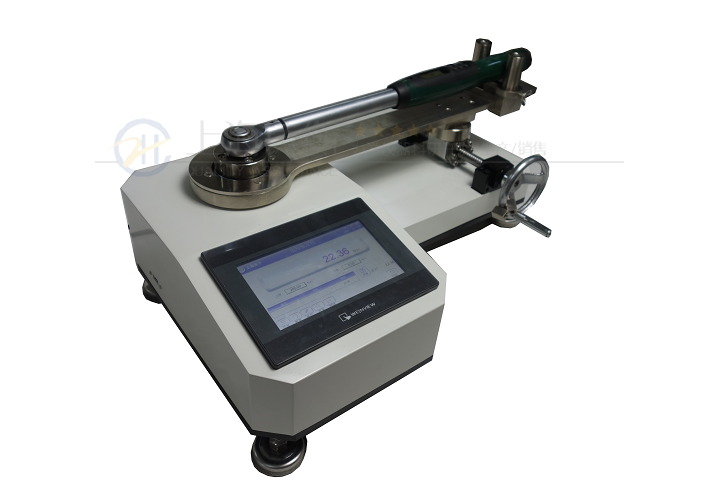

扭力校準儀圖片


扭力校準儀用途
SGCMY扭矩扳手檢定儀是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

扭力校準儀規格參數

型號 指標		SGCMY -50	SGCMY -100		SGCMY-200		SGCMY-300		SGCMY -500		SGCMY - 1000	SGCMY-2000		SGCMY-3000	SGCMY -5000
較大測量值	N•m			50		100		200		300			500			1000		2000	3000	5000
分度值	N•m			0.005		0.02		0.02		0.02			0.05			0.5		0.5	0.5	0.5
外形尺寸mm				555×335×235				655×335×255					915×415×285			1145×415×285		1820×525×320		2450×650×420
被檢長度范圍mm				150～450				150-500		150-700			150～780			150～1010		250～1750		350～1900
寬度行程mm				100				100		125			144			180		280		370
高度行程mm				80
精度				±1%
電源				220V電源
凈重量				32Kg				40Kg					47Kg			52 Kg		65Kg		118Kg


扭力校準儀功能特點
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。

扭力校準儀部件組成
扭矩扳手測試儀的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

扭力校準儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
