觸屏式高精度±1%扳手扭力檢測儀 檢測插頭扭矩用100N.m扭力校準儀

SGSNJ扭力扳手檢定儀簡介：
上海鑄衡廠家生產直銷的觸屏式高精度±1%扳手扭力檢測儀 檢測插頭扭矩用100N.m扭力校準儀是檢定扭矩扳手、扭矩起子的專用設備，觸屏式高精度±1%扳手扭力檢測儀 檢測插頭扭矩用100N.m扭力校準儀用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。扭力扳手檢定儀廣泛應用于電氣制造、機械制造、汽車輕工和專業科研和檢測行業。

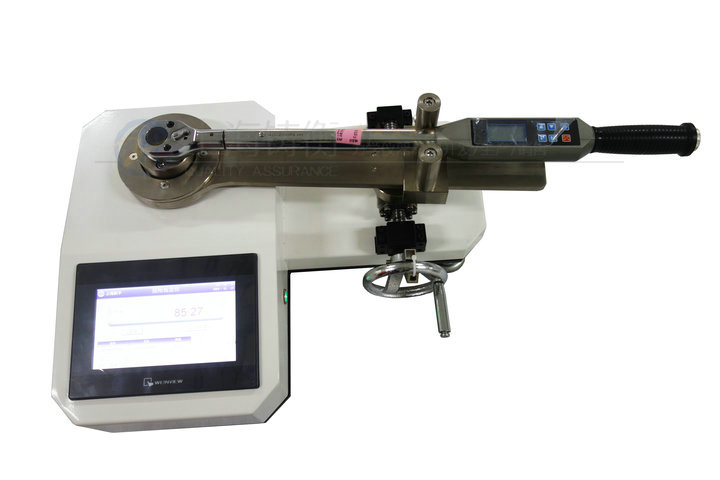

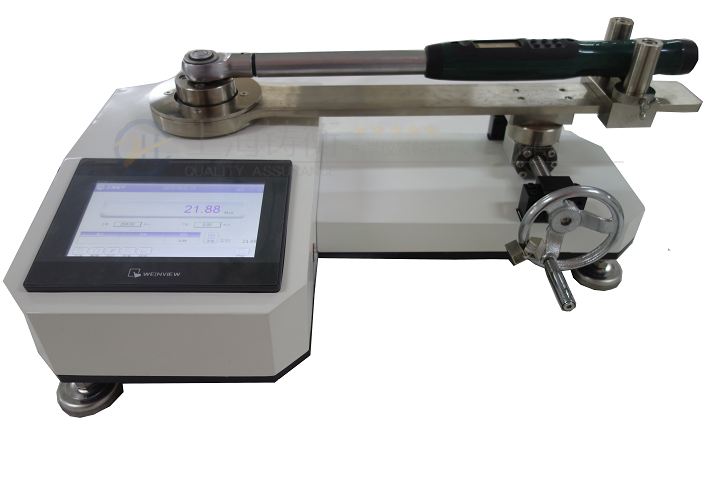

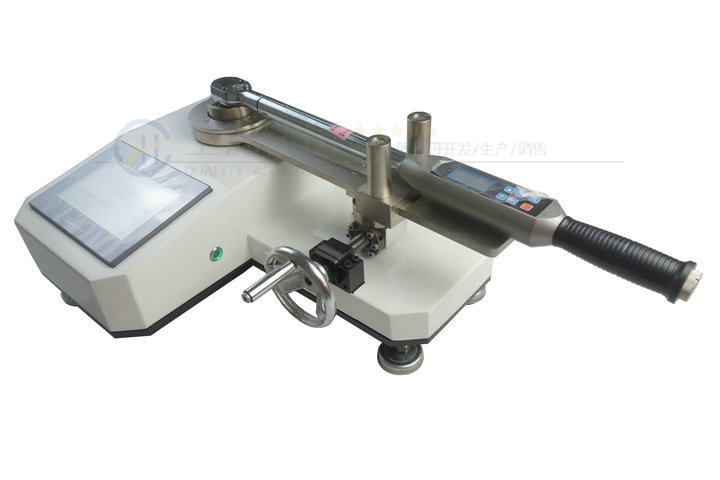

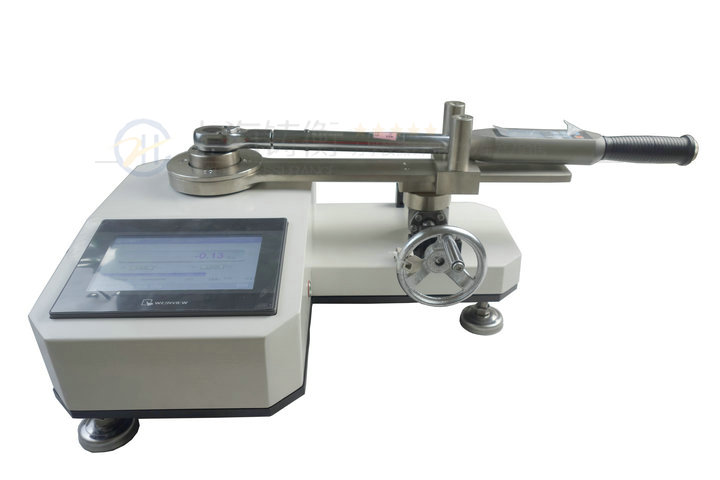

扭力扳手檢定儀圖片


扭力扳手測試儀規格參數


機型   指標		SGSNJ-100	SGSNJ-200	SGSNJ-300	SGSNJ- 500		SGSNJ- 1000	SGSNJ- 2000	SGSNJ- 5000
測量 范圍 / 分 度值	N·m	100.0/0.1	200.0/0.1	300.0/0.1	500.0/0.1		1000/1	2000/1	5000/1
	Kg·cm	1021.0/0.1	2042.0/0.1	3063.1/0.1	5105.2/0.1		10210/1	20420/1	51050/1
	Ib·in	885.1/0.1	1770.2/0.1	2655.3/0.1	4425.5/0.1		8851/1	17702/1	44255/1
外形尺寸		830×465×295mm		920×465×295mm			1120×465×295mm	2100×500×800mm
被檢長度范圍		130mm～750mm					250mm～980mm	250mm～1800mm
高度行程		130mm					150mm
精度		±1%
峰值采樣頻率		2000HZ
電源		AC220V/50Hz
凈重量		65Kg				335kg


使用方法
1、 液晶觸摸屏
a、開機顯示：開機顯示廠家信息
b、進入測量界面

2、功能按鍵
a、單位切換鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換�？梢钥焖僬业桨馐峙ちχ�。
c、置零鍵，在當前狀態下按此鍵可回歸零位。
d、傳感器大，傳感器小 當使用哪個傳感器時點擊哪個鍵，使用時傳感器為綠色，另一個為白色。
e、設置鍵，按此鍵進入標定程序。
3、標定流程
a、單擊設置圖標，進入標定介面。

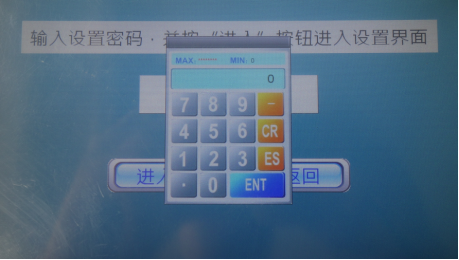

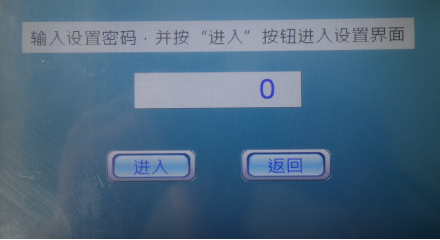

b、單擊0位，輸入密碼按NET鍵，再按進入鍵，進入標定介面。

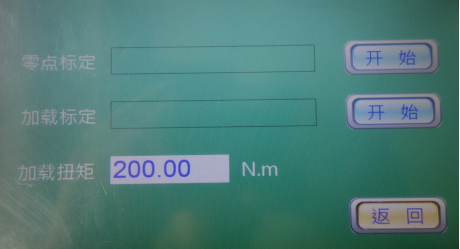

c、在檢定儀沒加力前，且傳感器穩定后，開始零點標定，按對應的開始鍵。

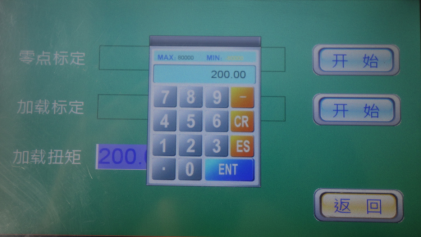

d、零點標定完成后，先輸入要加載的扭矩值，比如200N.m，鍵入200后，傳感器開始受力，當加力到所輸入的當前值時，按加載標定對應的開始鍵。3-5秒后標定完成。

4、電源接口：連接電源使用儀器（本儀器無充電功能）。
5、承力四方孔：與被檢物的四方測頭連接。
6、被檢物：如表盤扭力扳手、預置式扭力扳手等。
7、手輪：旋動手輪即可進行檢測。


操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

各部件的名稱與功能


1、承力四方孔    6、旋轉螺桿
2、高精度傳感器   7、高度調節螺母
3、液晶觸摸屏    8、水平受力桿
4、電源開關     9、電源接口
5、加力手輪

注意事項∶

a、購買此儀器，首先必須得充電 8 小時后，方可進行正常使用。

b、購買此儀器，必須使用本公司配發附件內的 RS232 電腦連接線。

c、如果操作錯誤，可能會損壞本儀器或?qū)е聡?yán)重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法，請?jiān)谑褂们白屑?xì)閱讀此說明書，閱讀后妥善保存，以備再次閱讀。

d、如果是測試沖擊負荷請選用極負荷比所要測試的沖擊負荷大一倍的機型。

本公產品售后保修內容：
(一)只要是在本公司購買的產品發生故障的，自購買之日起憑保修單免費保修一年。
(二)凡超出一年的，均按收費服務，依故障狀況酌情收取零件、維修、校準費用。
(三)非保修范圍
1、凡屬于安裝、使用、保管不當而導致故障的。
2、未按規定使用電源而導致故障的。
3、天災、地變、鼠患、蟲害導致故障的。
4、自行拆卸維修導致故障的。
5、蓄電池保用期三個月。
(四)用戶所在地暫無維修單位的，請將產品發至本公司修理。
備注：本公司之產品即購買日起免費保修一年，免費送貨，終身維護。在保修期內，您只需要一個，我們會在較短的時間迅速排除故障，并定期對設備進行保養、維護。
